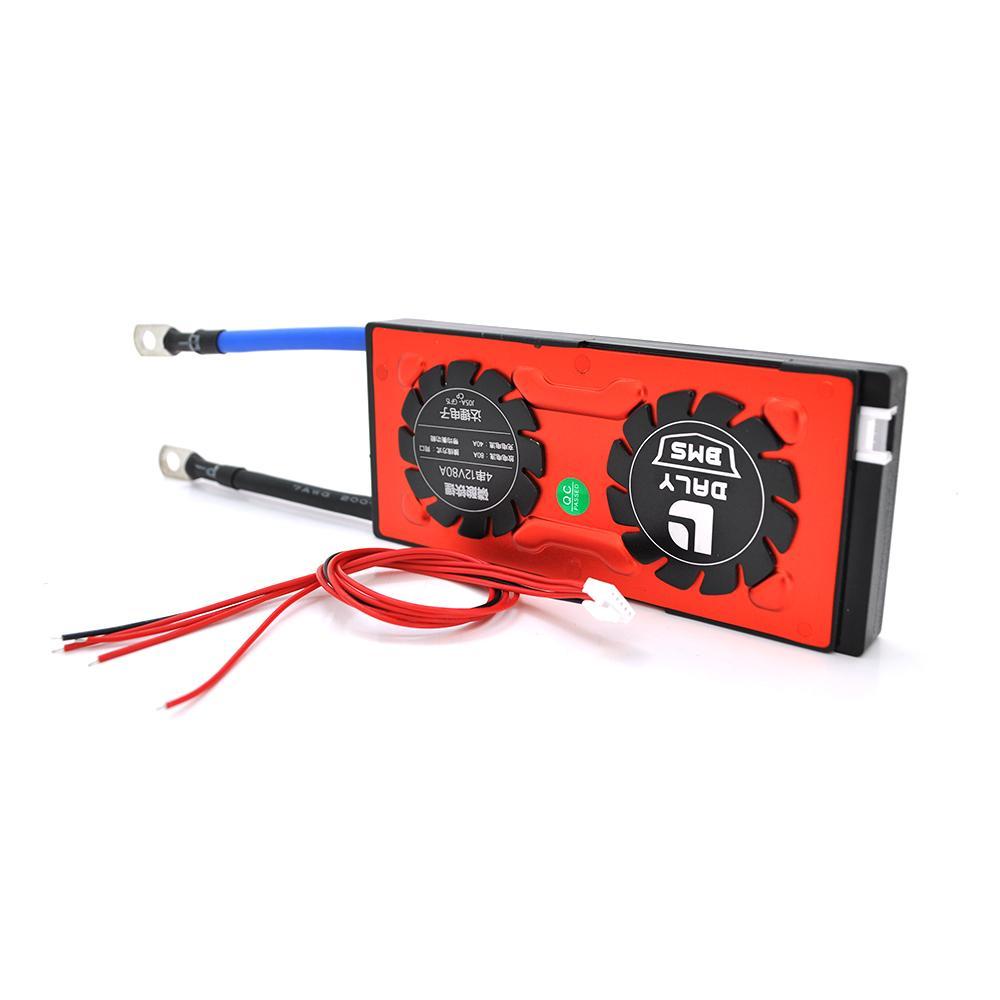

BMS (Battery Management System) – це електронна плата, яка встановлюється на акумуляторну батарею з метою контролю процесу заряду/розряду, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.
Основні характеристики
Номінальний струм розряду 80А
Номінальний струм заряду 40 А (рекомендована ємність АКБ 80Ач)
Номінальна напруга заряду 14,6В
Струм балансування 30+-10 мА
Функції пасивного вирівнювання
Напруга включення пасивного вирівнювання 3,6В
Захист від перезаряду
Напруга включення захисту від перезаряду (на 1 комірку) 3,75±0.05В
Час спрацьовування захисту від перезаряду (на 1 комірку) 1±0.5сек
Напруга відключення захисту від перезаряду (на 1 комірку) 3,55±0.05В
Час відключення захисту від перезаряду (на 1 комірку) 1±0.5сек
Захист від перерозряду
Напруга захисту від перерозряду (на 1 комірку) 2.2±0.05В
Час спрацьовування захисту від перерозряду 1±0.5сек.
Напруга відключення захисту від перерозряду 2,7±0.05В
Час вимкнення захисту від перерозряду 1±0.5сек
Захист від перевантаження струмом заряду/розряду
Струм захисту від перевантаження струмом розряду 30±5А
Затримка захисту від перевантаження струмом розряду 1±0.5сек
Струм захисту від перевантаження заряду 5+-1А
Час спрацьовування захисту 1±0.5сек
Затримка захисту від короткого замикання 10-500мсек
Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
Струм власного споживання під час роботи <500 uA (не включаючи струм власного споживання)
Струм власного споживання в режимі сну 0 uA
Габарити 150*66*19 мм
Похибка обладнання
Точність визначення струму: ≤(±3%FSR)
Точність визначення напруги: ≤±15 мВ
Робоча температура: -40℃~85℃
Відносна вологість: 5% ~ 90%
