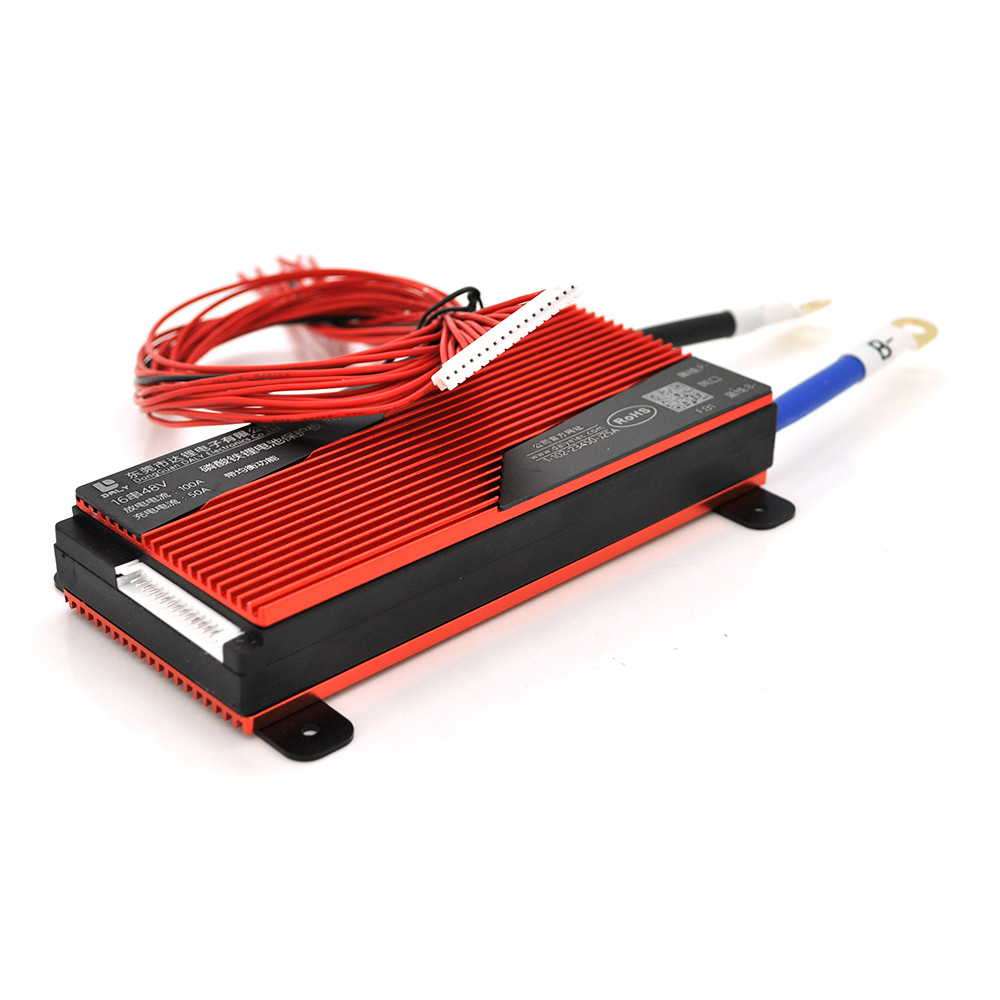

BMS (Battery Management System) — це електронна плата, яка встановлюється на акумуляторну батарею для контролю процесу її заряджання/розряджання, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряджання/розряджання, захисту складових акумуляторної батареї.
Основні характеристики
Номінальний струм розряду 100 А
Номінальний струм заряду 50 А (рекомендована ємність АКБ 200 А·год)
Номінальна напруга заряду 58.4 В
Струм балансування 30+-10 мА
Функції пасивного вирівнювання
Напруга увімкнення пасивного вирівнювання 3,625 В
Захист від перезарядження
Напруга увімкнення захисту від перезарядження (на 1 клітинці) 3,75±0.05В
Час спрацьовування захисту від перезарядження (на 1 клітинці) 1 ±0.5 сек
Напруга вимкнення захисту від перезарядження (на 1 клітинці) 3,65 ±0.05В
Час вимкнення захисту від перезарядження (на 1 клітинці) 1±0.5 сек
Захист від перерозрядження
Напруга захисту від перерозряджання (на 1 клітинка) 2.2±0.05В
Час спрацьовування захисту від перерозряджання 1±0.5 сек
Напруга вимкнення захисту від перерозряджання 2,21±0.05В
Час вимкнення захисту від перерозряджання 1±0.5 сек
Захист від перевантаження за струмом заряду/розряджання
Струм захисту від перевантаження за струмом розряду 120±3% А
Затримка захисту від перевантаження за струмом розряду 1±0.5 сек
Струм захисту від перевантаження заряду 150±3% А
Час спрацювання захисту 1±0.5сек
Затримка захисту від короткого замикання 10-500 мсек
Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
Струм власного споживання під час роботи <35 mA(не включно з струмом власного споживання)
Струм власного споживання в режимі сну <800 uA
Габарити 166*65*24 мм
Похибка обладнання
Точність визначення струму: ≤(±3%FSR)
Точність визначення напруги: ≤±15 мВ
Робоча температура: -40°C~85°C
Відносна вологість: 5% ~ 90%
