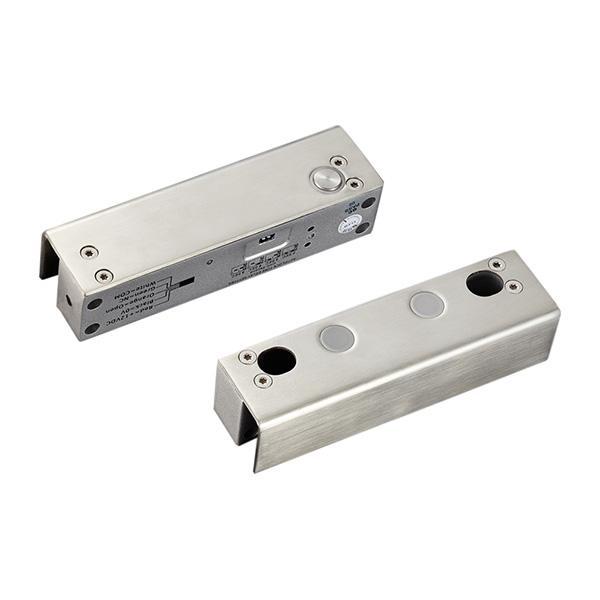

YB-500U(LED) – накладний електроригельний замок з підсвічуванням на скляні двері без рами для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення на скляні двері без рами товщиною до 12мм. У комплект входить відповідна планка з U-подібним кріпленням.
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500U(LED)
Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відмикається замок керуючим контактом (помаранчевий дріт).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500U (LED)
Тип замка: електроригельный
Тип встановлення: накладний
Сила утримання: 1000 кг
Таймер затримки: 0 | 3 | 6 | 9 сек.
Виходи: NO/COM
Без живлення: розімкнутий
Живлення: 12V
Споживання: 960мА (робоче) | 180мА (режим очікування)
Розміри:
замок: 150x40x37 (мм)
ригель: діаметр 16 мм, довжина 13 мм (прямий)
Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд
КОМПЛЕКТАЦІЯ
електроригельний замок
U-подібна відповідна планка
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКА YB-500U(LED)
Прикріпіть замок на скляні двері без рами
*якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту
Підкладіть накладку під замок і закрутіть фіксуючі болти
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
Згідно з інструкцією підключення, підключіть електроригельний замок YB-500U (LED) до живлення і керуючих пристроїв системи контролю доступу
СУМІСНІСТЬ
Електроригельний замок YB-500U(LED) сумісний з
кодовими клавіатурами, зчитувачами, радіоконтролерами,
кнопками виходу, з
аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
